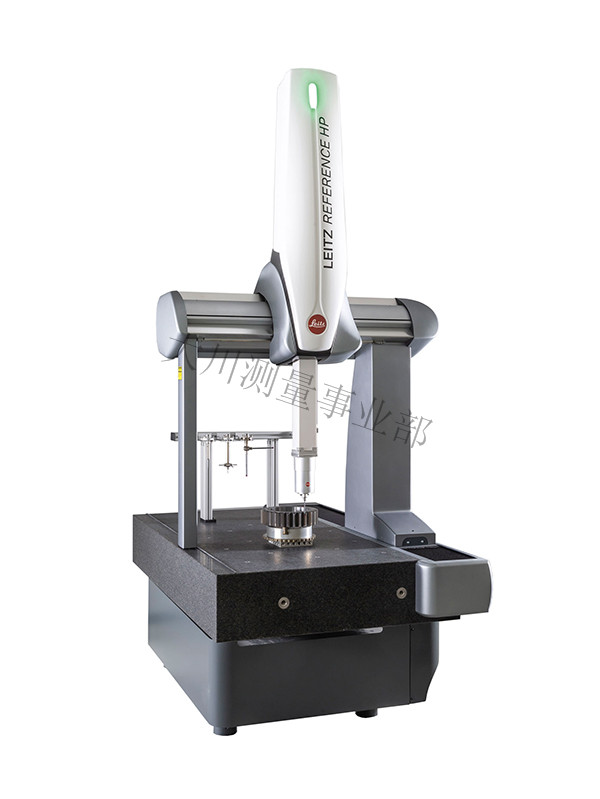

Leitz Reference HP 高精高效型橋式三坐標測量機
Leitz Reference HP高精度測量機，具備非常高的掃描效率，可以為具有復雜幾何形狀的工件提供測量解決方案。Leitz Reference HP 系列測量機是一款具備高性價比的掃描測量裝置，可完成各種復雜的測量任務，配備由Leitz 研發并制造的三維測頭系統。 既可執行單點測量來完成典型的測量任務，也可以高速掃描的方式輕松應對復雜的形狀輪廓測量。
可搭載LEITZ最新的技術，SENMATION多傳感器平臺、非接觸傳感器、粗糙度傳感器，實現高精度、復雜零件的多元化檢測
技術特點：
1. 全鋁框架——堅固可靠
2. 整體占地面積小、高度低——適合安裝于狹小空間。
3. TRICISION專利技術——獨特三角形橫梁截面較傳統設計剛性提高25%，X向軌道重心降低50%，提高了尺寸測量穩定性和精度。
4. 采用計算機輔助設計技術，如有限元分析（FEA）和模塊分析——使整機結構在偏移、震動和運動過程中保持最佳。
5. 工作臺無側墻——方便工件裝載，可無限制接近工作區進行測量。
6. 優化彈性震動系統，具備“可變剛性”——可隔絕周圍震動。
7. 高性能伺服電機及同步帶驅動——保證最大加速度和定位精度
8. 精密加工橢圓齒型鋼絲增強同步帶——減少在高速掃描情況下的震動。
9. 完善的安全與碰撞保護——避免碰撞，減少維修成本。
10. 整合溫度傳感器——溫度變化時對誤差進行補償
11. 配有遠程診斷功能——使服務停機時間大大降低。
12. 采用高分辨率光柵系統—— 系統分辨率高達0.005um, 保證了機器精準定位及高重復性
13. 可配備多測頭系統（傳統測頭、光學非接觸式測頭、接觸式粗糙度測頭）——滿足多種測量精度要求，實現其通用性。
14. 可作為齒輪檢測中心——最大直徑達1150mm。
15. XT選項——為15-30℃之間的測量提供高精度和可靠性。
產品參數：
| 型號 | 行程范圍 | 外形尺寸 |
| 5.4.3 | 500*400*300 | 1405*950*2087 |
| 7.7.5 | 700*700*500 | 1610*1250*2601 |
| 10.7.6 | 1000*700*590 | 1910*1250*2773 |
| 12.9.7 | 1200*900*700 | 2500*1560*3073 |
| 15.9.7 | 1500*900*700 | 2800*1560*3073 |
| 20.9.7 | 2000*900*700 | 3300*1560*3073 |
| 15.12.9 | 1500*1200*900 | 2900*1860*3422 |
| 22.12.9 | 2200*1200*900 | 3650*1860*3422 |
| 30.12.9 | 3000*1200*900 | 4450*1860*3512/3422 |
| 40.12.9 | 4000*1200*900 | 5450*1860*3662/3572 |
| 45.12.9 | 4500*1200*900 | 5950*1860*3662/3572 |
| 30.15.9 | 3000*1500*900 | 4450*2160*3662/3572 |
