| GV-1200 / GV-1600 |
|---|
| 重要諸元 | GV-1200 | GV-1600 |
|---|---|---|
| 盤面直徑 | Ø 1,250 mm | Ø 1,600 mm |
| 最大旋徑 | Ø 1,600 mm | Ø 2,000 mm |
| 最大車削直徑 | Ø 1,350 mm | Ø 1,800 mm |
| 最大車削長度 | 1,300 mm | |
| 最大加工件重量 | 5,000 kg | 8,000 kg |
| 工件主軸 | GV-1200 | GV-1600 |
|---|---|---|
| 主軸軸承直徑 | Ø 423 mm | Ø 580 mm |
| 主軸馬達 | FANUC α 40 / 6,000i | |
| 馬達馬力 ( 連續 ) | 37 kW ( 50.5 HP ) | |
| 馬達馬力 ( 30 分 ) | 45 kW ( 61.4 HP ) | |
| 主軸變換檔數 | 自動 2 段式 | |
| 主軸轉速 | 2 ~ 350 rpm | 2 ~ 250 rpm |
| 主軸最大扭矩 | 17,200 N-m | 24,100 N-m |
| 動力刀具主軸 ( 選用 ) |
GV-1200M | GV-1600M |
|---|---|---|
| 主軸馬達 | FANUC α 8 / 8,000 i | |
| 馬達馬力 ( 連續 ) | 7.5 kW ( 10 HP ) | |
| 馬達馬力 ( 30分 ) | 11 kW ( 15 HP ) | |
| 主軸轉速 | 24 ~ 2,400 rpm | |
| Cf-軸 | GV-1200 | GA-1600 |
|---|---|---|
| Cf 軸馬達 | FANUC α 12 / 3,000 i | |
| 馬達馬力 | 3 kW ( 4.1 HP ) | |
| Cf 軸最大轉速 | 13 rpm | 9 rpm |
| Cf 軸最大扭矩 | 2,740 N-m | 3,840 N-m |
| X & Z 軸 | GV-1200 | GV-1600 |
|---|---|---|
| X 軸最大行程 | 935 mm | 1,165 mm |
| Z 軸最大行程 | 900 mm | |
| W 軸最大行程 | 750 mm | |
| X / Z 軸快速進給 | 12 / 10 m / min. | |
| X 軸伺服馬達 | FANUC α 30 / 3,000 i | |
| Z 軸伺服馬達 | FANUC α 40 / 3,000 i | |
| X 軸伺服馬達輸出 | 7 kW ( 9.5 HP ) | |
| Z 軸伺服馬達輸出 | 6 kW ( 8.1 HP ) | |
| ATC | GV-1200 | GV-1600 |
|---|---|---|
| 刀庫容量 | 16 支刀 | |
| 刀把規格 | BT-50 | |
| 最大刀具尺寸 | 280 x 150 x 400 mm | |
| 最大刀具重量 | 50 kg | |
| 最大刀庫載重 | 360 kg | |
| 換刀時間 | 40 秒 | |
| 一般性規格 | GV-1200 | GV-1600 |
|---|---|---|
| 定位精度 | ± 0.007 / 500 mm | |
| 重現性 | ± 0.005 mm | |
| 標準控制器 | FANUC Oi-TD | |
| 電壓 / 功率需求 | AC 200 / 220 + 10% to - 15% 3 相 / 100 KVA | |
| 油壓箱容量 | 70 L | |
| 冷卻水箱容量 | 900 L | |
| 機器重量 | 23,500 kg | 25,500 kg |
| 外觀 ( 長 × 深 × 高 ) | 3,660 x 3,873 x 5,395 mm | 3,860 x 4,128 x 5,395 mm |

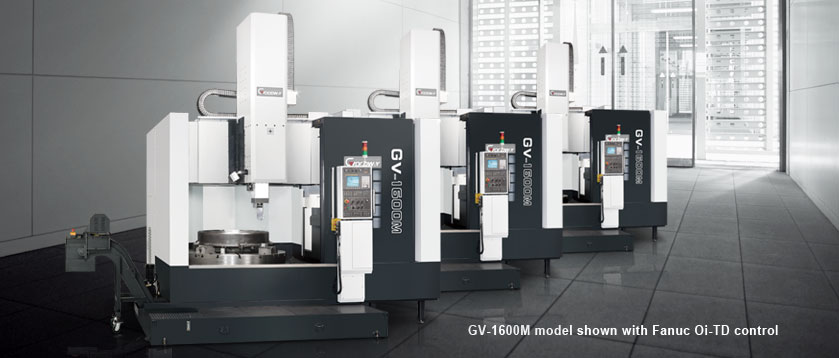

重負荷立式車銑復合機
挾帶著業界領先科技與高品質零件，程泰 GV-1 系列立式 CNC 車床結合了大馬力、高剛性結構、超重切削等特性，提供您最高性能的加工能力，此一系列重型立式車床，提供最高可達1,800 mm 的超大加工直徑、8,000 kg 的工件極限荷重。除此之外，選用動力刀具主軸及 Cf 軸可在同一機臺進行車、銑、鉆等復合化加工功能，也可對端面和圓柱面進行輪廓銑切。GV-1 系列強大的加工性能，可以輕易達成您今日及未來的各種切削需求
高剛性立式車床結構設計，輕易克服大直徑工件、極重工件與非對稱性工件等不易采用臥式切削特性之精密加工任務
機臺防護鈑金將車削鐵屑與冷卻液隔離在機床內，提供您安全干凈的工作環境
充裕的作業空間，防護門開門寬度可達 2,100 mm ( GV-1600 系列 ) ，大型工件可藉由天車設備直接吊掛固定于工作臺，輕易完成工件上下料作業
| 機型 | GV-1200 | GV-1600 |
|---|---|---|
| 最大旋徑 | Ø 1,600 mm | Ø 2,000 mm |
| 最大車削直徑 | Ø 1,350 mm | Ø 1,800 mm |
| 最大車削長度 | 1,300 mm | 1,300 mm |
| 最大加工件重量 | 5,000 kg | 8,000 kg |
| 動力刀具主軸 | 選用 | 選用 |
高剛性工作臺搭配標準四爪獨立手動夾頭，操作方便且具備優異的耐切削能力
高壓噴水裝置提供大流量與大面積沖屑能力，高溫切屑可迅速移除至機臺外側，不易殘留，大幅降低溫升效應相對于機臺產生之負面影響
900 公升大容量水箱使切削液產生迂回式水流回路，可抑制高溫切屑大幅提高水溫，加工精度并因此得以維持
水箱采分離式設計，方便維護且安裝容易
側出式除屑機搭配可程式控制，冷卻液不易流失，排屑更有效率
標準 BT 50 16 支刀 ( 選配 24 支刀 ) 傘型刀庫，刀庫外罩防護版金，可依加工需求裝置各式車、銑、鉆刀把 ( 銑、鉆刀把需搭配選用動力刀具主軸 )
自動潤滑系統使用脫壓式潤滑器及銅質油管，提供滑道、滾珠導螺桿及其它重要元件精確調整的潤滑油
高剛性結構
高剛性之床臺與立柱采用高張力米漢納鑄鐵，并加上熱流平衡設計，能滿足長年加工之使用需求，也因高品質米漢納鑄件能提供較大的防震阻尼及減低變形量，使得機臺不但耐用而且具有特別突出的性能表現
運用有限元素分析 ( FEM ) ，讓床臺與立柱之加強肋達到最佳化設計，機械強度較傳統設計增加 30 %。所以 GV-1 系列產品可以保持長期重切削下的加工精度，并且具有較為耐用的刀具使用壽命
主軸馬達及各軸進給系統之伺服馬達皆使用 FANUC αi 系列以確保極致性能與精度
