| GV-1000 系列 |
|---|
| 重要諸元 | GV-1000 |
|---|---|
| 最大旋徑 | Ø 1,020 mm |
| 最大車削直徑 | Ø 1,000 mm |
| 標準車削直徑 | Ø 330 mm |
| 最大車削長度 | 760 mm |
| 油壓夾頭 | 15" ~ 24" ( 選配 : 軸承直徑 Ø 160 mm ) 18" ~ 32" ( 選配 : 軸承直徑 Ø 200 mm ) |
| 主軸 | GV-1000 |
|---|---|
| 主軸軸承直徑 | Ø 160 mm ( 選用 Ø 200 mm ) |
| 主軸鼻端 | A2-11 ( 選用 A2-15 ) |
| 主軸馬達 | FANUC α P60 / 4,500i ( AC / 廣域 ) |
| 馬達馬力 ( 連續 ) | 22 kW ( 30 HP ) |
| 馬達馬力 ( 30 分 ) | 30 kW ( 40 HP ) |
| 馬達全馬力輸出轉速 | 400 rpm |
| 主軸傳動方式 | 皮帶 + 齒輪 |
| 主軸變換檔數 | 三段 |
| 主軸轉速 | 20 ~ 2,000 rpm ( 15" , 18" 夾頭 ) |
| 15 ~ 1,500 rpm ( 21" , 24" 夾頭 ) | |
| 15 ~ 600 rpm ( 32" 夾頭 ) | |
| 主軸全馬力輸出轉速 | 91 rpm ( 選用 76 rpm ) |
| 主軸扭矩 ( 連續 ) | 1,935 N-m ( 選用 2,324 N-m ) |
| 主軸扭矩 ( 30 分 ) | 3,138 N-m ( 選用 3,768 N-m ) |
| X & Z 軸 | GV-1000 |
|---|---|
| X 軸最大行程 | 525 mm |
| Z 軸最大行程 | 765 mm |
| X / Z 軸快速進給 | 24 / 20 m / min. |
| X / Z 軸切削進給 | 0.001 - 500 mm / rev |
| 進給率 | 5 m / min. |
| X 軸伺服馬達 | 4.0 kW ( 5.4 HP ) |
| Z 軸伺服馬達 | 6.0 kW ( 8.0 HP ) |
| 刀塔 | GV-1000 |
|---|---|
| 刀塔容量 | 12 支刀 |
| 換刀速度 | 1.5 秒 ( 相鄰刀 ) |
| 四方型刀具 | □ 32 mm |
| 圓形刀具 | Ø 60 mm |
| 動力刀塔 ( 選用 ) | GV-1000M |
| 刀塔容量 | 12 支刀 |
| 動力刀塔容量 | 12 支刀 ( 僅加工中刀具旋轉 ) |
| 動力刀塔馬達功率 | 3.7 / 5.5 kW ( 5 / 7.4 HP ) |
| 換刀速度 | 1.5 秒 ( 相鄰刀 ) |
| 四方型刀具 | □ 32 mm |
| 圓形刀具 | Ø 60 mm |
| 動力刀塔刀具規格 | ER 50 / ER 40 ( 0° / 90° 動力刀具 ) |
| 動力刀塔轉速 | 3,000 rpm |
| Cf-軸( 選用 ) | GV-1000 |
|---|---|
| Cf 軸馬達 | 3.0 kW ( 4.0 HP ) |
| Cf 軸齒輪比 | 1 : 70 |
| Cf 軸最大轉速 | 30 rpm |
| Cf 軸最大扭矩 ( 連續 ) | 833 N-m |
| 定位精度 | ± 0.02? |
| 重現精度 | ± 0.01? |
| 一般性規格 | GV-1000 |
| 標準控制器 | FANUC Oi-TD ( 選配 31i ) |
| 電壓 / 功率需求 | AC 200 / 220 + 10% to - 15% 3 相 / 58 KVA |
| 油壓箱 / 冷卻水箱容量 | 20 / 300 L |
| 冷卻幫浦 / 水壓 | 切屑液 : 0.48 kW ( 0.64 HP ) / 10 kg / cm² |
| 沖屑液 : 0.76 kW ( 1.01 HP ) / 5 kg / cm² | |
| 機器重量 | 13,500 kg |
| 外觀 ( 長 × 深 × 高 ) | 2,595 x 2,975 x 3,050 mm |

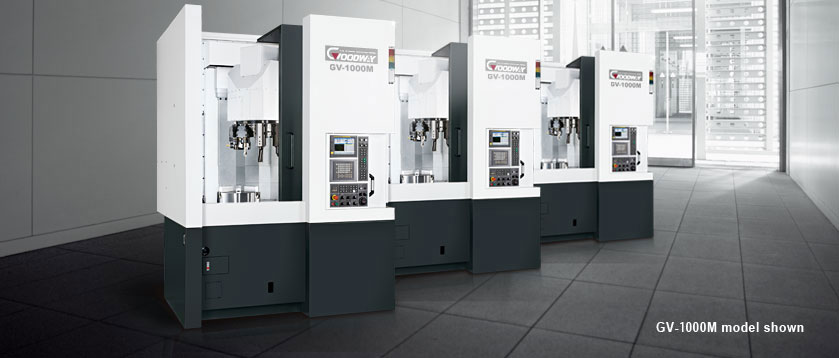

高精密立式車銑復合機
挾帶著業界領先的科技與三十多年的豐富車床制造經驗，程泰 GV-1000 系列立式車床以高品質零件為基礎，結合了大馬力、高剛性結構、快速加工等優異性能，提供高效率之車銑復合加工能力，此一系列立式 CNC 車床，特別針對工件之重切削加工任務所設計，可以輕易達成您今日及未來的各種加工需求。
充裕的最大車削直徑 Ø 1,000 mm 以及可達 760 mm 的最大車削長度，搭配選用的動力刀塔、C 軸等復合化功能，可在同一機臺內進行車、銑、鉆等加工功能，也可以對端面和圓柱面進行輪廓銑削，即使再困難挾持的不規則工件，也可以平穩的進行車銑復合化加工
采用特殊鋼片制作之伸縮護蓋可保護各軸向軌道，并藉以保障車床的耐用性
全包覆式防護鈑金將車削鐵屑與冷卻液隔離在機床內，提供您安全干凈的工作環境
自動潤滑系統提供滑道、滾珠導螺桿及其他重要元件之精確調整的潤滑油。潤滑油分配系統于待機時自動關閉，可避免浪費并符合確保需求
以操作者便利作業為優先考量，GV-1000 系列增加了人體工學的設計概念，主軸端面至地面距離僅 1,080 mm，夾頭中心至活動門外，大幅提高上下料工件的便利性
簡潔外觀設計，占地面積較同級臥式車床節省 30% ~ 50%，廠房空間利用更有彈性
高效能流量檢測器可于潤滑油流量過低時自動進行報警，預防主軸變速箱內溫度異常，藉以維持齒輪組的最佳運轉狀態與機臺的加工精度
分離式切削液水箱易于維護，后出式除屑機配備可程式計時器，冷卻液不易流失，排屑更有效率
