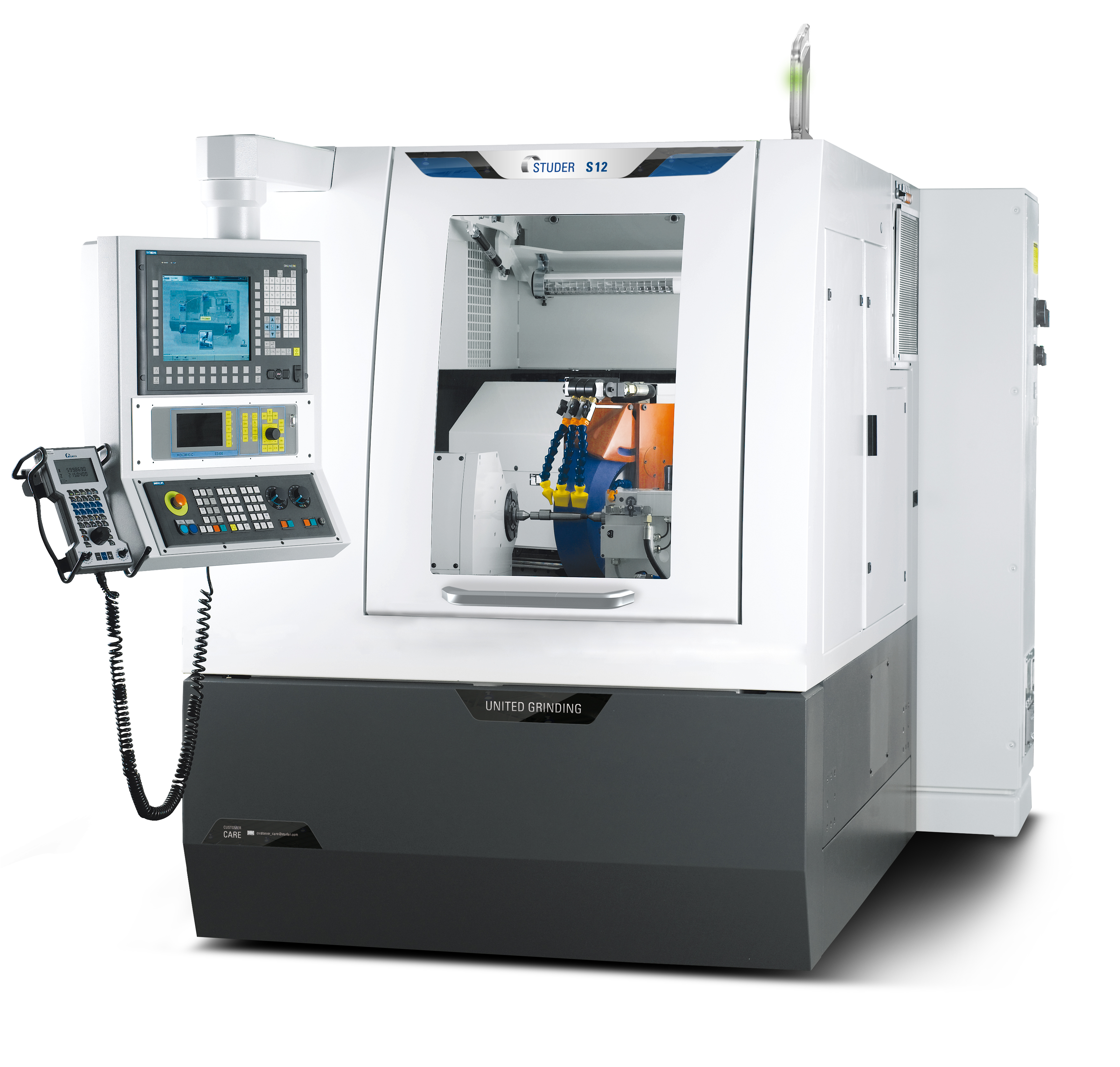

STUDER S12

  頂級精度的高效率數控生產型萬能外圓磨床:用于高效率大批量生產（外圓磨削，非圓成型磨削，內圓磨削）

機床特征簡要說明（Introduction）：

■最大磨削寬度：150 mm
■最大磨削高度:175 mm
■砂輪直徑:500 mm
■X軸排列:0°或 30°
■交叉滑臺 X:靜液壓直線電機或者滾珠絲杠滾動導軌
■縱向滑臺 Z:靜液壓直線電機或者專利注冊的表層結構和滾珠絲杠導軌
■工件主軸座C軸
■內磨元件，自帶交叉滑臺
■可同時進行內部/外部加工
■特別的工件主軸承設計（靜液壓，電機主軸）
■其它數控軸，用于砂輪成型
■全封閉機身包含新型的機床門擁有優秀的設計理念，便于使用
■花崗巖礦物鑄件床身 S103
■各種配件系列
■通過在Siemens 840D上安裝StuderWIN實現簡單編程
■編程軟件StuderGRIND 用于在外部電腦上建立磨削和修整程序
■裝載機和外圍設備的標準接口

技術參數：

■主要規格：
頂尖距：150mm
磨削長度：150mm
中心高：175mm
最大工件重量：30kg

■橫向X軸：
最大行程：300mm
速度：0.001-30000mm/min
分辨率：0.00001mm

■縱向Z軸：
最大行程：350mm
速度：0.001-30000mm/min
分辨率：0.00001mm

■砂輪頭架:
切入角度：0deg或30deg
驅動功率：7.5/12.5KW
右置外圓磨削砂輪：500*80*203mm
內圓磨削：高頻主軸直徑100mm
可選項：高速磨削
驅動功率：10.5KW
砂輪線速度：至140m/s

■工件頭架：
轉速范圍：1-3000rpm
驅動功率：1-3KW
圓度精度：MK4
可選：＜0.0004mm/＜0.0002mm
非圓磨削C軸：0.0001度

■尾架：
配合錐度：MK3或MK4
套筒行程：35mm
套筒直徑：50mm
精密微調范圍：±40um

■數控系統：
Siemens 840D或Fanuc 310i-A

■機床裝機容量：
總功率：28KVA
壓縮空氣壓力：5.5bar
機床總重量：6300kg
