臺灣亞崴龍門加工中心五軸加工機MEGA5 5P 系列

MEGA 5P 系列

重要諸元	MEGA5 P3025	MEGA5 P4025	MEGA5 P5025	MEGA5 P6025
X 軸行程	3,000 mm ( 118.1" )	4,000 mm ( 157.5" )	5,000 mm ( 196.9" )	6,000 mm ( 236.2" )
Y 軸行程	3,200 mm ( 125.98" ) ( 立式 ) / 2,500 mm ( 98.43" ) ( 臥式 )
Z 軸行程	1,000 mm ( 39.37" ) ( 選配 1,200 / 1,400 mm ( 47.2" / 55.12" ) )
雙柱間距離	2,700 mm ( 106.30" )
主軸鼻端至工作臺面距離	200 ~ 1,200 mm ( 7.87" ~ 47.24" )
90° 中心線至工作臺距離	550 mm ( 21.65" )

工作臺	MEGA5 P3025	MEGA5 P4025	MEGA5 P5025	MEGA5 P6025
工作臺尺寸 ( X x Y )	3,020 x 2,400 mm ( 118.90" x 94.49" )	4,020 x 2,400 mm ( 158.27" x 94.49" )	5,020 x 2,400 mm ( 197.64" x 94.49" )	6,020 x 2,400 mm ( 237.01" x 94.49" )
工作臺 T 槽尺寸 ( 寬 x 距 )	28 x 200 mm ( 1.1" x 7.87" )
工作臺尺寸最大載重	12,000 kg ( 26,460 lbs )	15,000 kg ( 33,070 lbs )	18,000 kg ( 39,685 lbs )	20,000 kg ( 44,100 lbs )

主軸	MEGA5 P3025	MEGA5 P4025	MEGA5 P5025	MEGA5 P6025
主軸馬達功率 ( 連續 / 30 分 )	30 / 53 kW ( 40 / 71 HP )
主軸轉速	10 ~ 12,000 rpm
主軸內孔規格	HSK-A100
三軸進給
X 軸快速進給	20,000 mm / min ( 787.4 IPM )	15,000 mm / min ( 590.1 IPM )	15,000 mm / min ( 590.1 IPM )	12,000 mm / min ( 472.4 IPM )
Y 軸快速進給	15,000 mm / min ( 590.55 IPM )
Z 軸快速進給	10,000 mm / min ( 393.70 IPM )
切削進給	1 ~ 10,000 mm / min ( 0.04 ~ 393.70 IPM )		1 ~ 5,000 mm / min ( 0.04 ~ 196.85 IPM )

刀庫	MEGA5 P3025	MEGA5 P4025	MEGA5 P5025	MEGA5 P6025
刀庫容量	40 支刀
最大刀具直徑 / 鄰刀空	Ø 140 / Ø 180 mm ( Ø 5.51" / Ø 7.09" )
最大刀具長度	350 mm ( 13.78" )
最大刀具重量	15 kg ( 33.07 lbs. )

一般規格		MEGA5 P3025	MEGA5 P4025	MEGA5 P5025	MEGA5 P6025
切削液容量		750 liter
潤滑油箱容量		6 liter
油壓系統容量		150 liter
氣壓壓力需求 ( 最少 )		5 ~ 8 ( 5 ) kg / cm²
電力需求		390±3%Vac 170/100kVA 3相 50/60Hz		390±3%Vac 180/110kVA 3相 50/60Hz
機器重量		39,000 kg ( 85,980 lb )	44,000 kg ( 97,000 lb )	49,000 kg ( 108,030 lb)	53,000 kg ( 116,850 lb )
工件最大尺寸 ( 刀長350mm )	長 ( X )	3,000 mm ( 118.1" )	4,000 mm ( 157.5" )	5,000 mm ( 196.9" )	6,000 mm ( 236.2" )
	寬 ( Y )	2,500 mm ( 98.4" )
	高 ( Z )	850 mm ( 33.5" )
精度
定位精度 ( JIS B 6338 )		± 0.010 mm ( ± 0.0004" )
定位精度 ( VDI 3441 )		P = 0.020 mm ( ± 0.0008" ) / 全長	P = 0.025 mm ( ± 0.0010" ) / 全長	P = 0.030 mm ( ± 0.0012" ) / 全長	P = 0.035 mm ( ± 0.0014" ) / 全長
重現精度 ( JIS B 6338 )		± 0.003 mm ( ± 0.0001" ) / 全長
重現精度 ( VDI 3441 )		Ps = 0.015 mm ( ± 0.0006" )	Ps = 0.018 mm ( ± 0.0007" )	Ps = 0.022 mm ( ± 0.0009" )	Ps = 0.026 mm ( ± 0.0010" )

亞崴最新 MEGA5 龍門型五軸加工機系列，憑藉著數十年所累積的龍門型加工機制造技術與經驗，結合世界一流之高品質五軸頭制造技術，可在工件一次裝夾的情況下，藉由 X、Y、Z、B、C 五軸同動控制，同步完成立式、臥式與各種自由角度的加工，大幅提升大型工件的加工效能與生產效率，充分符合各種不同產業的加工需求。

可依不同的加工應用選擇 HSK-A100 12,000 rpm 大扭矩輸出的強力重切削主軸或 HSK-A63 24,000 rpm 的高速主軸；針對不同的工件尺寸與重量可選擇定柱式或天車式的機械結構設計。全方位的切削解決方案，提供您晉升高附加價值產品領域的最佳選擇。

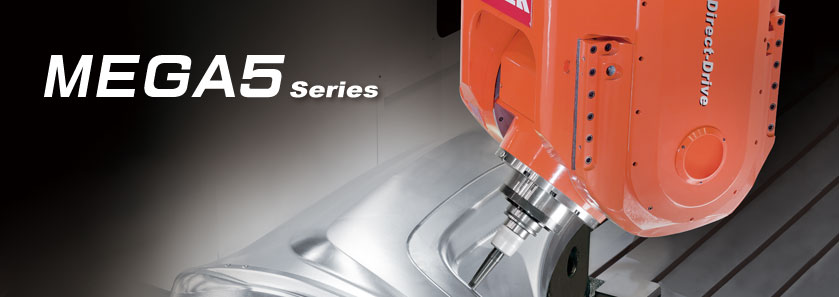

高剛性 B 、 C 軸旋轉頭結構

1 秒快速完成定位及夾持， 10,000 N-m 油壓夾持力

對稱式結構設計，切削應力分布更為均勻

采用模組化設計，對稱式叉型 ( FORK ) 結構，并于兩側配用直驅馬達驅動，內藏式主軸動力經由旋轉軸中間傳遞

旋轉頭采用一體成型 GGG40 等級球墨鑄鐵結構，相較同級機種具備更高的結構剛性與抑震性

B、C 軸以義制 Technai 直驅馬達驅動并結合高性能油壓煞車系統，相較傳統采用蝸桿蝸輪之傳動結構，具備更高的精度、零背隙與零磨耗等多項優點

水冷式冷卻回路設計，有效抑制溫升變化

配合客戶加工需求，可選購主軸中心出水功能 ( form A / 20 Bar )

	B 軸	C 軸
最高轉速	50 rpm	50 rpm
最高加速	30 rad/sec2	30 rad/sec2
連續扭矩	1,400 N-m	1,450 N-m
最大扭矩	2,200 N-m	2,400 N-m
夾持扭矩	10,000 N-m	10,000 N-m
定位精度	± 3 arc.sec	± 3 arc.sec
旋轉角度	± 100?	± 240?

對稱式叉型 ( FORK ) 設計，結構剛性最佳

高剛性交叉滾柱軸承 ( 內徑 B 軸：150 mm / C 軸：320 mm )，可提高承受軸向負荷、徑向負荷以及徑向、軸向耦合負荷

碟式油壓煞車系統裝置，有效鎖住兩端旋轉軸，可滿足固定角度重切削之需求

高解析高精度絕對式編碼器，有效提升 B 、 C 軸之效率與精度

MEGA5 全系列內藏式主軸可依加工需求選用搭載 HSK-A100 大扭矩輸出的強力重切削主軸，或 HSK-A63 24,000 rpm 的高速主軸。使得本系列不僅適用于高速精密切削，亦可于較低轉速時輕易完成重切削加工

最大扭矩輸出 314 N-m

超高精度內藏式主軸結構，主軸不僅可于開機十分鐘內迅速達成穩定的加工條件，而且即使長時間連續加工，主軸變形量仍可維持于 0.01 mm 內
